Comment le FLIR Scion constitue une première étape plus solide dans les inspections des lignes électriques

Les inspections thermiques des lignes électriques ne sont pas nouvelles. Les entreprises de services publics utilisent fréquemment la thermographie par le biais d'inspections par hélicoptère et en équipant leurs inspecteurs au sol de caméras thermiques haute puissance. Le problème est que les méthodes traditionnelles, bien que fiables, sont limitées en termes d’évolutivité en raison du coût et du temps. La caméra thermique monoculaire (OTM) d'extérieur FLIR Scion peut donner à une main-d'œuvre de grande envergure des informations sur l'imagerie thermique.

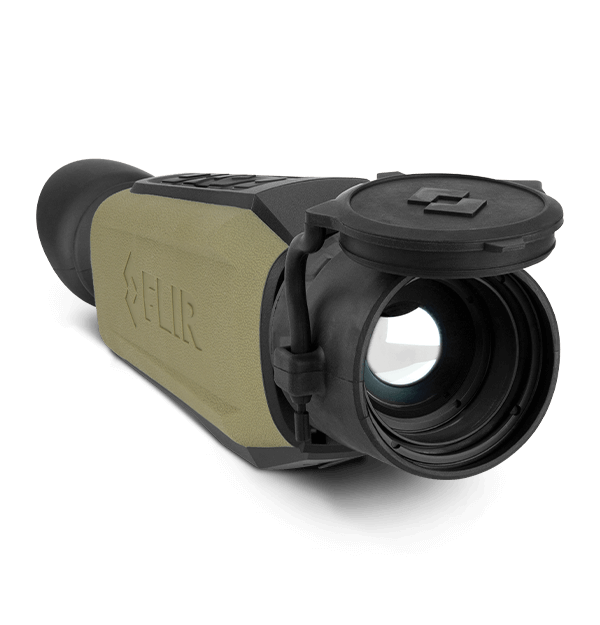

FLIR Scion OTM

Malheureusement, il n’est pas rare que certaines parties d’une ville perdent du pouvoir ; le processus de recherche de la ou des sources de ces défaillances peut être lent et fastidieux. Pour trouver le point défectueux dans une ligne électrique, les conducteurs de ligne doivent généralement parcourir la longueur de la ligne dans les camions utilitaires et rechercher visuellement les dommages. Si un incident se produit la nuit, un camion sera souvent équipé d’un éclairage haute puissance actionné par un autre homme de ligne pour pointer sur la ligne électrique. Il peut falloir plusieurs kilomètres d’inspection des lignes électriques avant que l’équipage ne trouve finalement le problème. L’imagerie thermique peut considérablement accélérer le processus de recherche, car la plupart des problèmes d’alimentation généreront de la chaleur au fur et à mesure qu’ils se produisent.

Les caméras qui peuvent produire une image thermique claire à distance permettent aux inspecteurs de mieux isoler les problèmes sur une ligne électrique défectueuse. Le FLIR Scion OTM produit une image thermique de 60 Hz à une résolution de 640 × 480, grâce à son cœur FLIR Boson®. Bien que sa portée totale puisse atteindre 2 400 m (1,5 mi), le Scion OTM est capable de cibler les points chauds à plusieurs centaines de mètres de distance, ce qui signifie que de grandes sections de lignes électriques peuvent être inspectées en même temps, puis revérifiées plus étroitement une fois qu’une zone problématique a été identifiée. Le Scion OTM est conçu pour une utilisation en extérieur d’une seule main, ce qui facilite les longues inspections.

Tout problème électrique qui génère une chaleur excessive apparaîtra sur un FLIR Scion, mais nous avons mis en évidence quelques problèmes courants dans les lignes électriques ci-dessous.

Défaillance de l’isolant

Les isolants de lignes électriques sont généralement des objets en forme de disque fabriqués à partir de matériaux résistants à l’électricité utilisés pour empêcher les lignes électriques de se toucher ou de toucher le poteau. Bien que les isolants soient conçus pour résister aux facteurs de stress mécaniques et électoraux, ils peuvent occasionnellement se dégrader en raison de la corrosion, de la poussière et de l’accumulation d’humidité. Si un isolant accumule une quantité importante de l’un de ces matériaux, le matériau chauffera à mesure que l’électricité le traverse et semblera plus lumineux pour la caméra monoculaire.

Transformateurs

Les transformateurs convertissent l’électricité à plus haute tension transportée par les fils primaires et abaissent la tension pour une utilisation par les clients. Elles constituent un élément clé des réseaux basse tension et peuvent provoquer des pannes généralisées pour des milliers de clients en cas de défaillance. Un mauvais état des machines, une détérioration progressive des éléments électriques ou des machines et des paramètres de fonctionnement incorrects peuvent tous entraîner une surchauffe d’un transformateur. Avec un FLIR Scion, vous pouvez facilement détecter un transformateur qui fonctionne plus chaud que d'habitude.

Épissures défectueuses

Les épissures qui ne sont pas correctement nettoyées des brins d’aluminium avant la compression entraîneront des terminaisons à résistance plus élevée et peuvent finalement entraîner une défaillance. Les épissures défectueuses créeront une plus grande résistance et donneront l’impression d’être brillantes lorsqu’elles sont vues par imagerie thermique. La détection précoce de ces problèmes permet aux équipes de réparation de corriger les lignes avant que des incidents plus coûteux ne se produisent.

La longue portée, la haute résolution et le coût relativement inférieur de la FLIR Scion OTM en font l’outil idéal pour équiper les plus grandes équipes de services publics. Le Scion peut être la première étape parfaite dans les inspections des services publics et permet aux entreprises de services publics d’identifier plus facilement les zones problématiques avant de passer à des méthodes d’inspection plus coûteuses.
